電纜故障測試儀都有哪些功能

返回打印來源：儀天成電力時間：2020/03/27 閱讀：次

高壓電力電纜在使用的過程中，如果發生了故障，就會造成供電中斷，需要及時進行檢測，快速找到故障點，需要用到電纜故障測試儀，本文就來給大家簡單介紹電纜故障測試儀都有哪些功能。

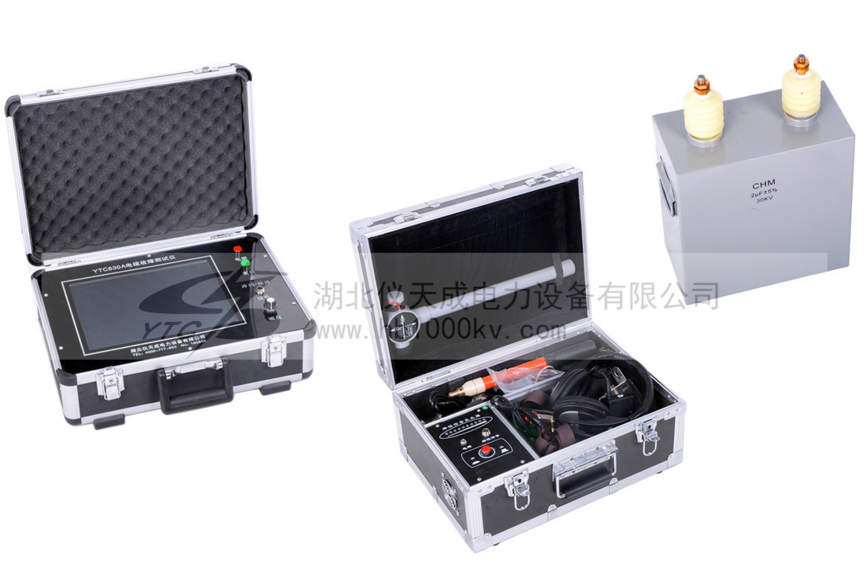

電纜故障測試儀的系統組成：電纜故障測試儀由測試主機、路徑信號產生器、路徑信號接收器和定位儀等幾部分組成。

電纜故障測試儀包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。路徑信號產生器產生頻率30KHz、幅度30V的斷續正弦波信號，用于尋測電纜路徑。路徑信號接收器用來接收路徑信號，用于查找電纜走向和估測電纜埋設的深度。定位儀用于故障點的精確定位。
電纜故障測試儀的技術性能：
1、故障測試系統：可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。可測量長度已知的任何電纜中電波傳播的速度。測試距離不小于16千米
2、路徑信號產生器：輸出信號頻率30KHz，振蕩方式，斷續
3、定位儀：測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10μv。輸入阻抗：不小于1.2KΩ。
故障測試方法：
故障測試一般分以下幾個步驟：
首先摸清故障電纜的基本情況：用搖表及萬用表測量故障電纜的絕緣電阻，并用低壓脈沖測量電纜的全長、是否有斷線、短路等。
第二、根據故障的具體情況確定合適的測試方式，測量電纜故障距離。一般我們把斷線故障和直流電阻值在100Ω以下的電纜故障稱為低阻（開路）故障，采用低壓脈沖法測試，其它的故障采用沖閃法或直閃法。
第三、探測故障點附近電纜埋設的路徑及深度。
確定故障點的準確位置。測試前將電纜始端和終端頭的所有連線斷開。
測試系統的面板上有“輸入振幅”和“位移”兩個旋紐，分別用來調整下次采樣的輸入信號幅度和波形的上下位置。

湖北儀天成電力設備有限公司
2020年3月27日
