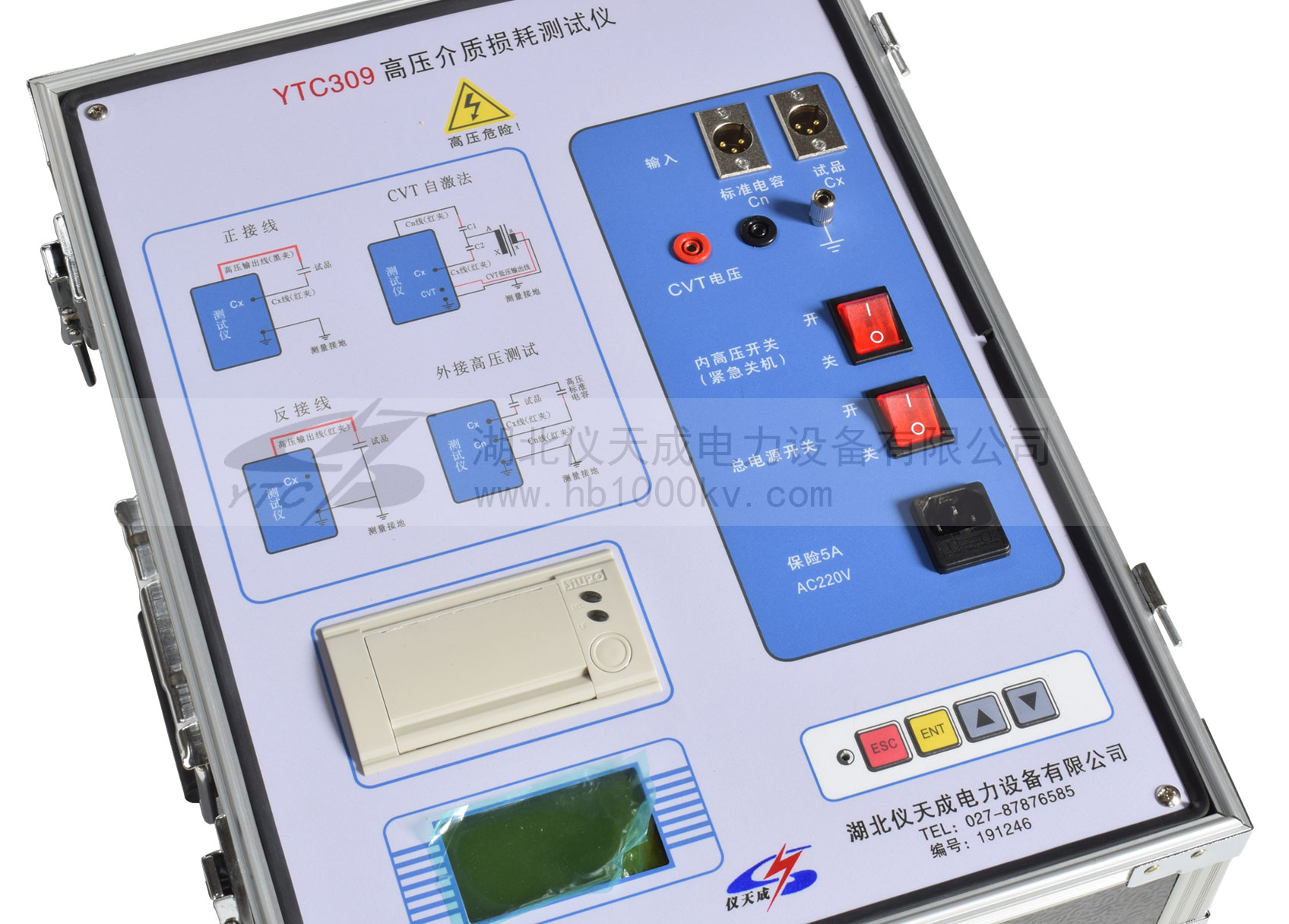

YTC309介質損耗測試儀

YTC309介質損耗測試儀廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。
- 抗干擾能力強、測試速度快、精度高
- 全自動數字化、操作簡便
- 自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

　　YTC309介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。該設備廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量工作，是電力工作者進行介損絕緣試驗的好幫手。

產品特征：
1、儀器采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。
2、儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
4、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
5、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
6、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
7、設CVT測試功能，可實現CVT的自激法測試，無需外置附件，只需一次測量，C1,C2的電容和介損全部測出。
8、反接線測試采用ivddv技術,消除了以往反接線數據不穩定的現象。
9、具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV 反接線介損測量
10、具有測量高電壓介損功能，能夠使用高壓變壓器或串聯諧振進行超過10kV電壓的介損試驗。
12、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
13、觸電保護功能，當YTC309全自動抗干擾介損測試儀操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全。

產品別稱：全自動介質損耗測試儀、異頻介損測試儀、抗干擾介質損耗測試儀、介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介質損耗測試儀。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

項目	技術參數
高壓輸出	0.5 ～10kV，每一檔增加500V，共有二十檔，容量：1500VA
準 確度	tgδ: ±(讀數1.0%+0.06%) Cx: ±(讀數0.5%+5PF)
分辨率	tgδ：0.001％ Cx：0.001pF
測量范圍	0.001% ＜ tgδ ＜ 100% 內施高壓：3pF～60000pF/10kV 60pF～1µF/0.5kV 外施高壓：3pF～1.5µF/10kV 60pF～30µF/0.5kV
電源	AC 220V士10％ 50士1Hz
測量方式	a.單頻：45Hz、50Hz、55Hz、60Hz、65Hz b.異頻：45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻
諧波適應	≤3％
使用條件	-15℃－50℃ 相對濕度＜80%
外型尺寸	460（L）×345（W）×345（H）
重量	35 kg

應用領域 APPLICATION FIELD

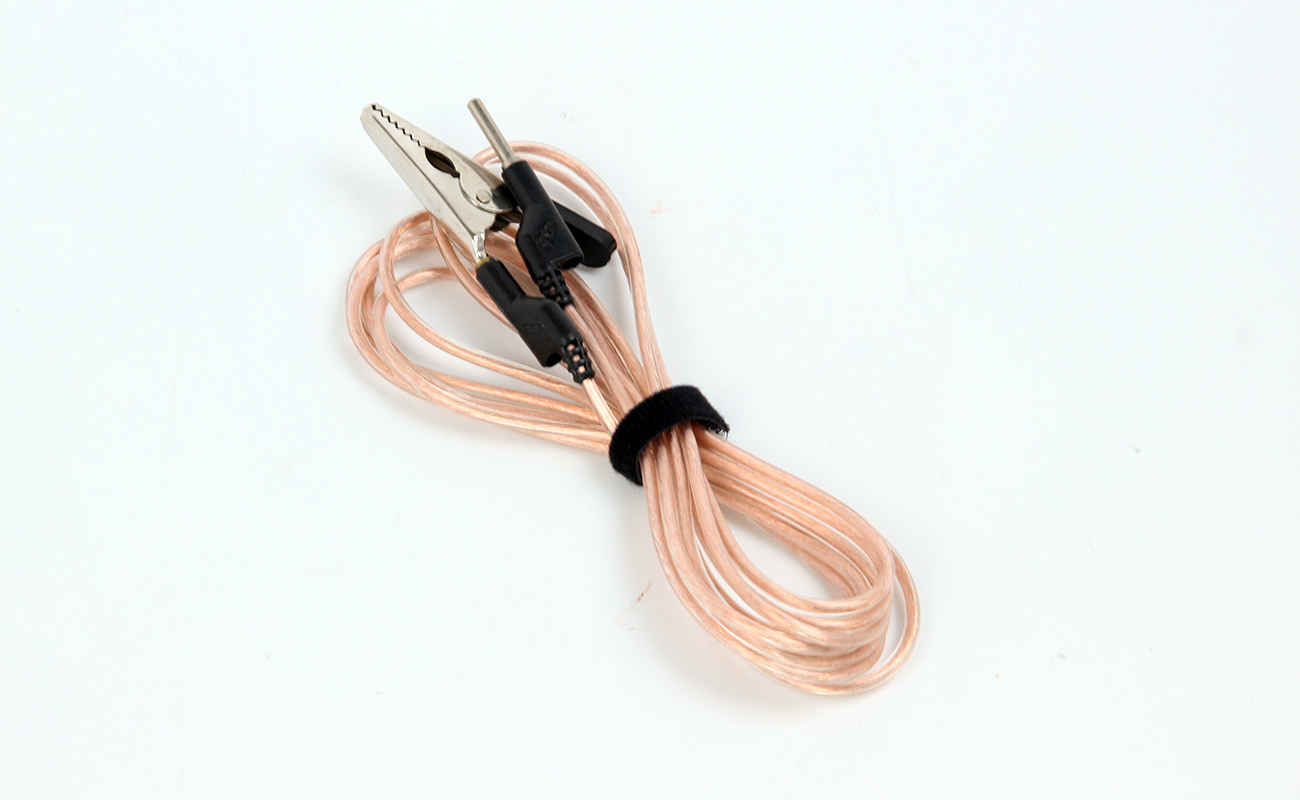

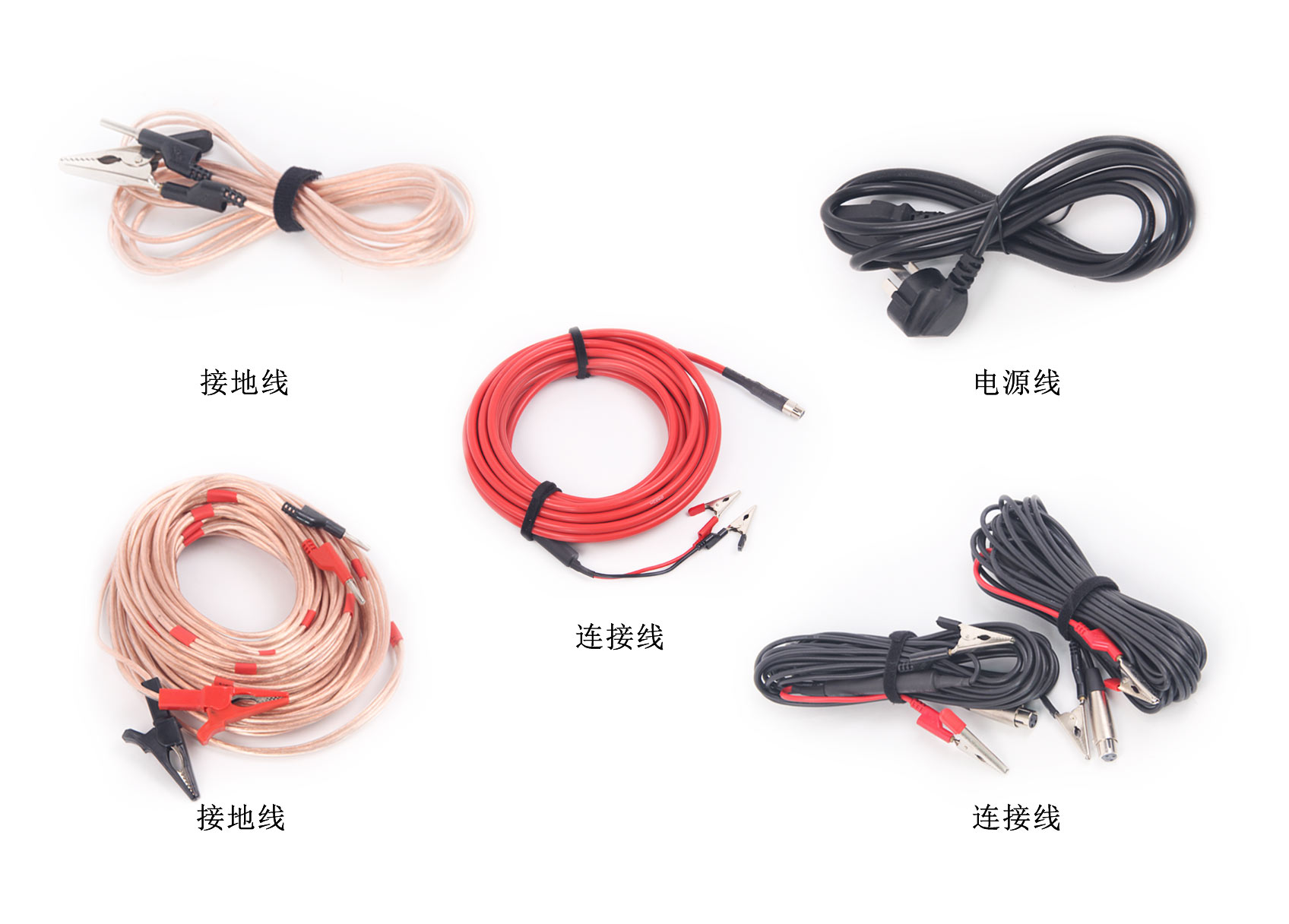

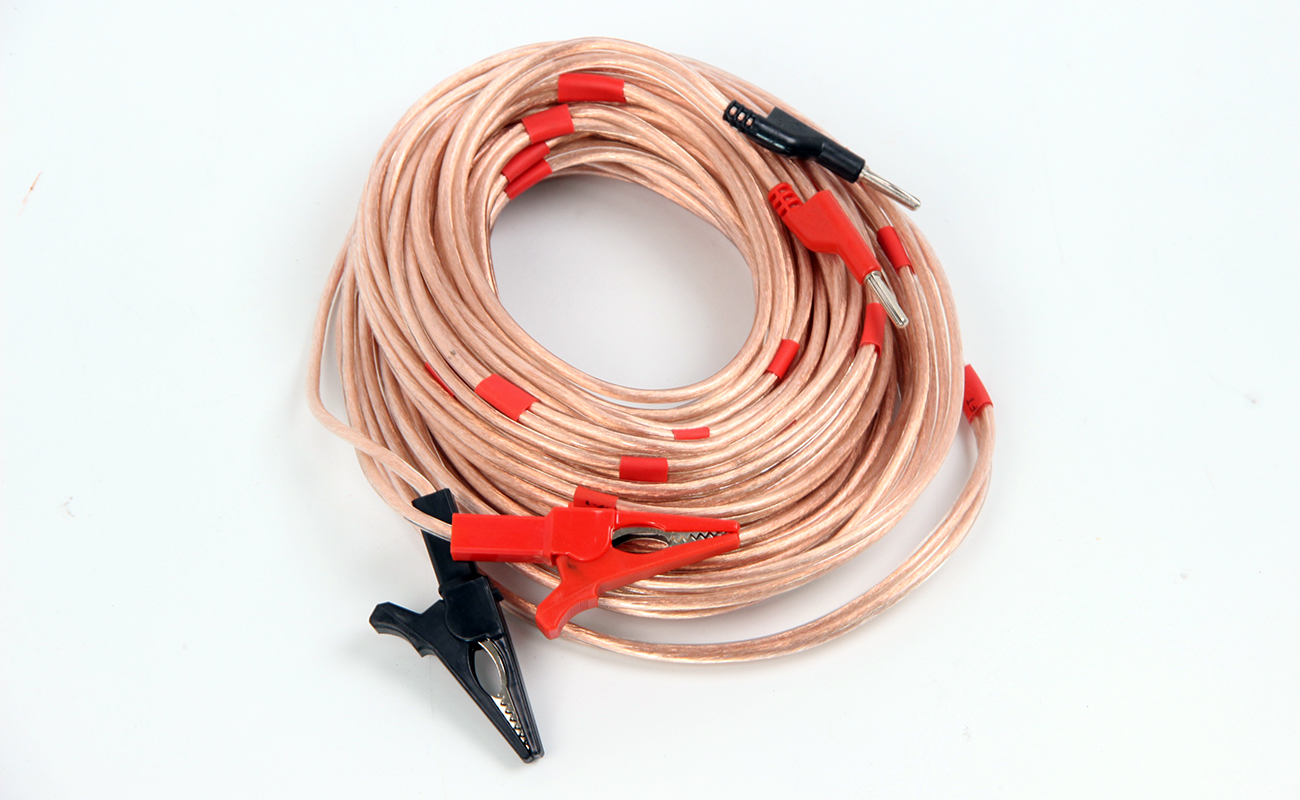

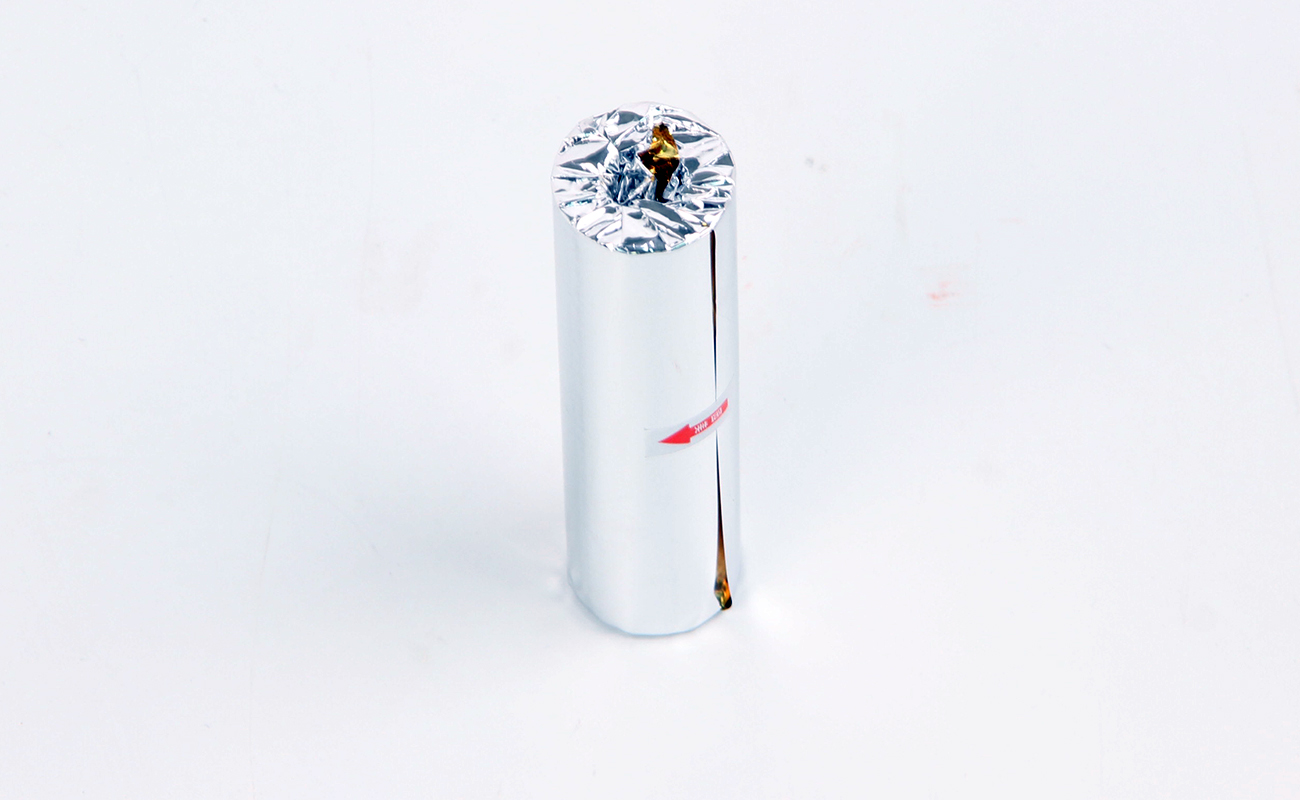

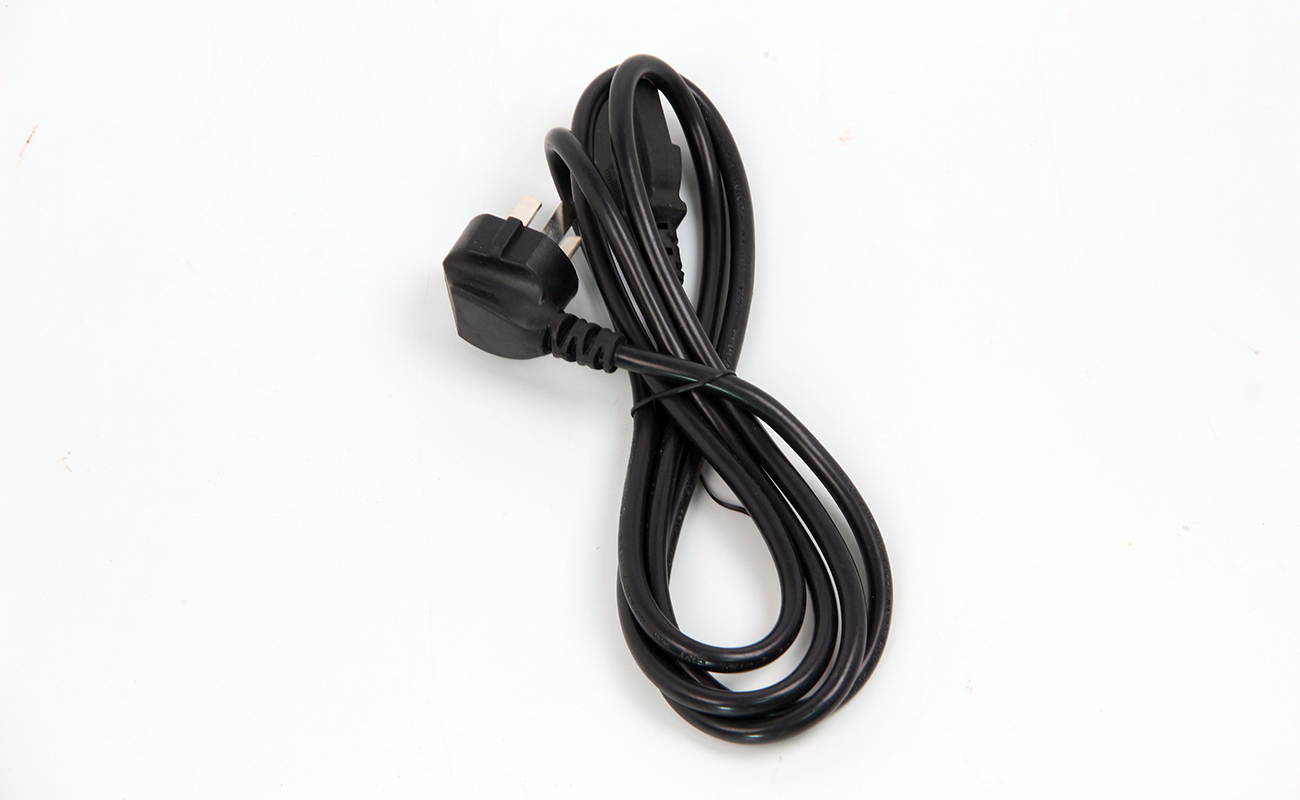

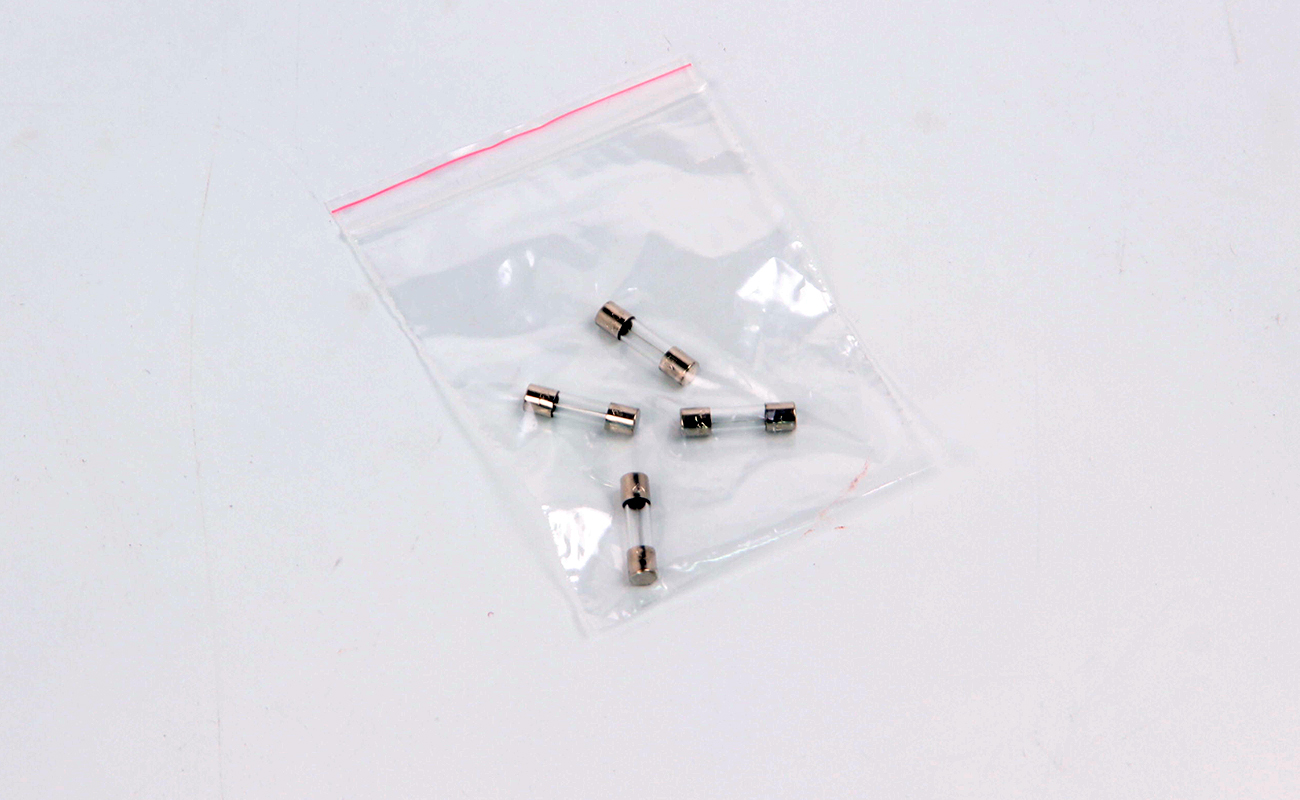

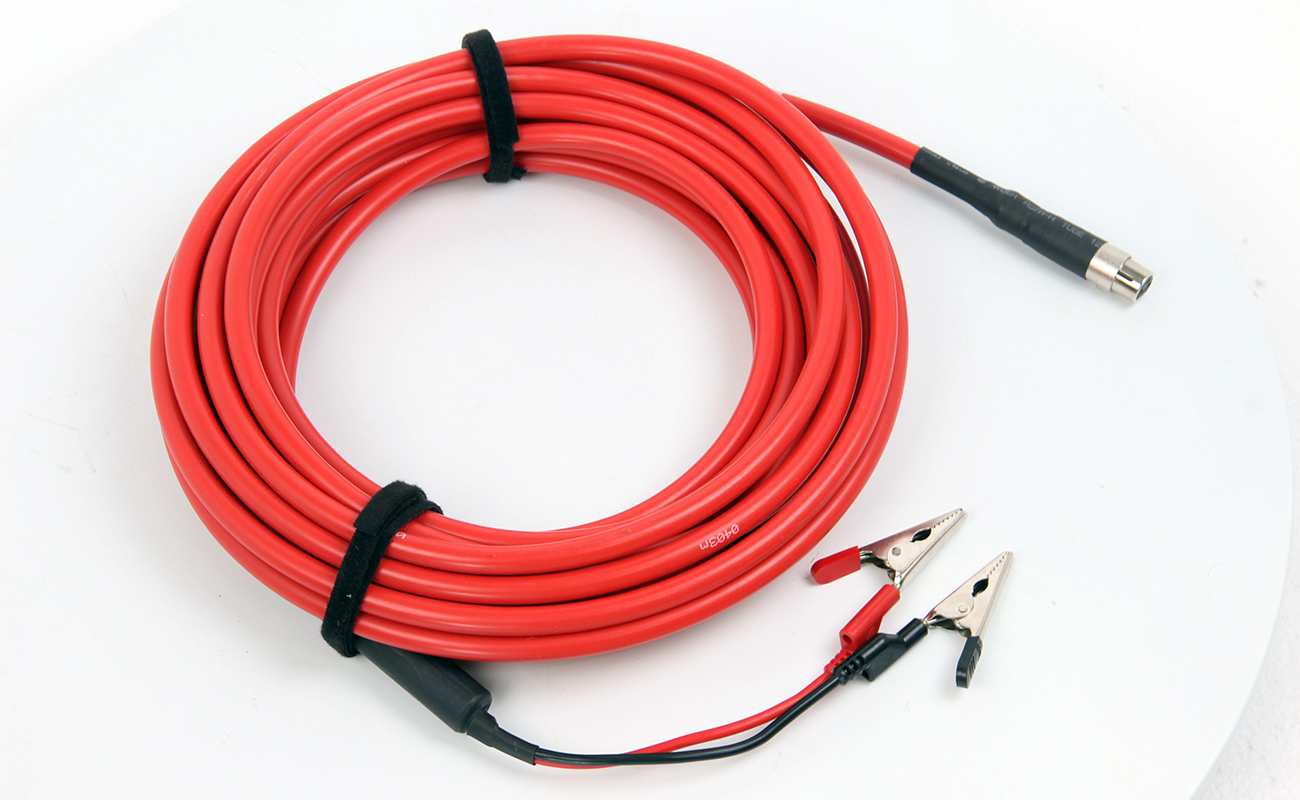

附件配件 ACCESSORIES ACCESSORIES

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。
