變壓器繞組變形測試儀的三相Yn形測量接線是怎樣的？

返回打印來源：儀天成電力時間：2023/10/26 閱讀：次

變壓器是我們電力系統中不可缺少的重要組成部分，對于運行中的變壓器而言，不可避免的會有一定程度的故障產生，為了方便快速的檢測出變壓器故障情況，我們通常都會用到變壓器繞組變形測試儀來進行檢測，通過比較故障變壓器線圈間特征圖譜的差異，便可以對故障程度進行判斷。今天主要給大家介紹一下利用該檢測儀器進行三相Yn形測量接線是如何操作的。

三相 Yn 形測量接線介紹：

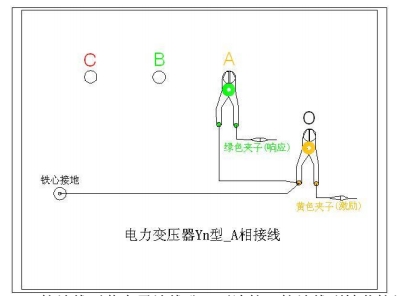

A相測量接線：1. 測量系統共一點接地，取變壓器鐵芯接地。2. 黃夾子定義為輸入，鉗在 Yn 的‘O’點、綠夾子定義為測量，鉗在 A 相上。3. 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一接地線到鐵芯接地。
B相測量接線：1. 測量系統共一點接地，取變壓器鐵芯接地。2. 黃夾子定義為輸入，鉗在Yn 的‘O’點、綠夾子定義為測量，鉗在 B 相上。3. 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一接地線到鐵芯接地。
C相測量接線：1. 測量系統共一點接地，取變壓器鐵芯接地。2. 黃夾子定義為輸入，鉗在 Yn 的‘O’點、綠夾子定義為測量，鉗在 C 相上。3. 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一接地線到鐵芯接地。

變壓器繞組變形檢測設備是我們電力系統檢測變壓器故障情況的優良設備，上述如何對于不同相進行接線希望能夠讓大家有所了解。

湖北儀天成電力設備有限公司

2023年10月26日
