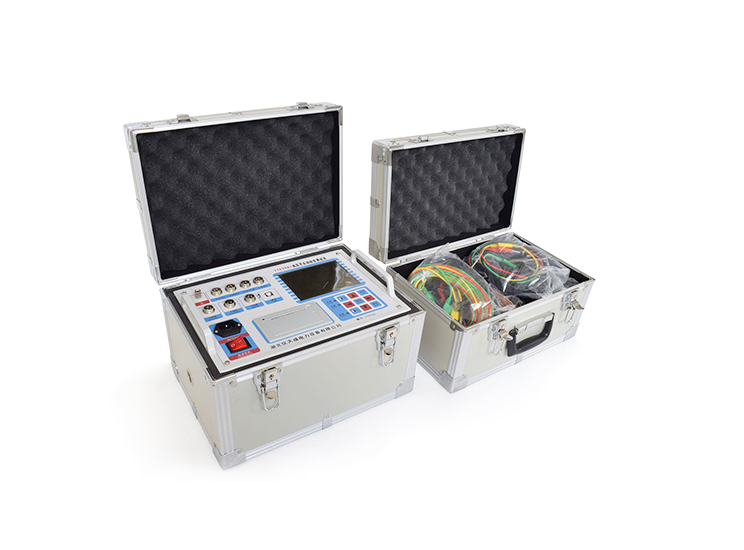

在我們電力系統中，對于SF6開關、GIS組合電器、真空開關、油開關等等開關的機械特性試驗是很重要且常見的，通常我們就會借助到高壓開關動特性測試儀來完成，那么這款測試儀器相關測試的傳感器是怎樣的呢？今天小編就給大家介紹分析一下。
本測試儀器配備三款專用測速傳感器，分別為通用測速傳感器、旋轉傳感器及直線傳感器。三款傳感器針對不同測試場景設計，均通過單根傳感器信號線連接至儀器的 “速度傳感器” 專用插座。以下為各傳感器的適用場景、安裝規范及注意事項詳情。
一、通用測速傳感器
1. 適用場景
專為傳感器需隨被測對象做直線運動的測速場景設計，例如各類開關設備的直線傳動部件測速。
2. 安裝操作提示
將通用測速傳感器直接緊固安裝于開關的提升桿、水平連桿或其他傳動桿上，確保安裝位置與傳動部件運動軌跡匹配。
3. 安裝核心注意事項
-
方向與平行度要求：傳感器插座方向必須與傳動桿（動桿）的運動方向保持一致，且傳感器整體需盡量與動桿平行。若安裝歪斜，會直接導致測量數據偏差。
-
緊固性要求：需根據動桿的實際粗細，選用對應半徑的專用卡件固定傳感器。確保傳感器與動桿緊密貼合、無松動，避免開關動作時二者產生相對晃動（相對晃動會造成測試數據不準確）。
-
空間預留要求：傳感器安裝于開關動桿后，需確保開關動作時，傳感器的上下、左右區域留有足夠活動空間，防止傳感器在運動過程中與開關周圍部件發生碰撞，造成傳感器損壞或測試中斷。
二、旋轉傳感器
1. 適用場景
針對通用測速傳感器無法安裝的特殊場景設計，例如進口或合資品牌開關設備 —— 其直線傳動部分封閉于開關本體內部，無法為通用傳感器提供安裝點位。此類場景下，可通過開關的分合指示器或旋轉軸進行測速，此時需選用旋轉傳感器。
2. 安裝核心注意事項
旋轉傳感器的轉軸必須與開關旋轉軸盡量保持同心。若同心度偏差過大，會導致傳感器旋轉受阻，最終使測量曲線出現嚴重毛刺，影響測試數據的準確性與有效性。
三、直線傳感器
1. 適用場景
專為需高精度測量開關動作行程及速度的場景設計，可滿足對行程數據有嚴格精度要求的測試需求（如開關設備性能校準、高精度傳動測試等）。
2. 規格分類與適用范圍
直線傳感器提供三款規格，適配不同行程的測試需求：
-
50mm 規格：標準配置，用于真空開關的行程與速度測量；
-
200mm 規格、300mm 規格：非標準配置，主要用于 SF6 開關的行程與速度測量（需根據實際測試需求額外選配）。
3. 安裝核心要求
安裝直線電阻傳感器時，需重點確保以下兩點：
-
運動軌跡要求：傳感器的運動軸必須保持純直線運動，嚴禁出現偏移、卡頓或旋轉，避免影響行程測量精度；
-
固定與同步要求：使用磁性萬能支架固定傳感器，確保傳感器拉桿與開關動觸頭的運動保持平行且同步，二者運動節奏一致，才能保證測量數據的準確性。
?
斷路器動特性測試儀通過上述3種不同傳感器的配合測試，基本可以滿足對國內外所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗，是我們電力高壓開關檢測的優良檢測儀器。
